英特尔PXA27X嵌入式处理器在导航设备中的应用

PXA27X简介

Intel公司推出的基于IntelXScale内核技术的新一代嵌入式微处理芯片PXA27x(开发代号Bulverde)系列产品处理器主频高达624MHz,针对手持设备提供了非常丰富的功能接口,如LCD、音频、SD/MMC、CF、数码相机接口、键盘等,如图1所示。



图1 PXA270功能模块图

除了强大的性能和丰富的功能接口,PXA270中采用了WirelessMMX和SpeedStep两项Intel专有技术,使得PXA27x与其他同类芯片相比,在多媒体处理能力和功耗方面有着非常大的优势。作为IntelPXA27x处理器系列的补充,Intel还推出新的2700G多媒体加速器,提供先进的视频和图像功能,以全帧速率欣赏全屏视频而不会影响电池寿命。2700G多媒体加速器在VGA显示器上提供DVD质量的视频播放功能,支持广泛的视频格式,如MPEG-2,MPEG-4和微软视窗MediaVideo9。

方案需求

作为一种高科技产品,GPS以其强大的应用性在民用方面得到了快速的发展。GPS汽车导航系统是民用领域的主要应用之一,可以通过接收卫星信号,配合电子地图数据,随时掌握使用者自己所在的方位信息。除了车载,对此类设备的便携性也有了更高的要求。一般的常见的GPS手持/车载两用导航设备规格如下:采用高性能的嵌入式处理器GPS模块,并配置3.5英寸TFTLCD、触摸屏、SD卡插座以及按键,提供音频输出,并内置有平板天线及外部GPS天线接口。系统电源可以是外部+5V直流电源,无外部电源情况下使用内部电池供电。

技术实现方案

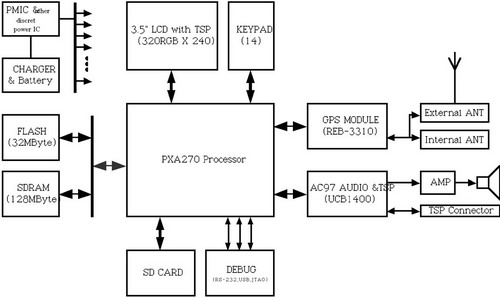

针对业界的强大需求,深圳亿道电子技术有限公司基于最新的IntelPXA270嵌入式微处理器,结合市场需求,充分发挥芯片本身的性能/功能优势,完成了车载/便携导航产品方案,推动市场更快地推出性能更好,成本更低,更加富有竞争力的产品。基于IntelPXA270的车载/便携导航产品的整体框图如图2。


图2 整体框图

PXA270最小系统

PXA270是Intel开发的高度集成的片上系统微处理器,结合了IntelXScale技术,具有动态电压调整、动态频率调整以及成熟的电源管理,提供工业界领先的MIPS/mW性能。PXA270处理器兼容ARM体系结构V5TE。PXA270的具体型号采用FW(NH)PXA270C1E416,主频416MHz,工作温度范围-40℃~85℃。

PXA270的存储系统包括FLASH和SDRAM。FLASH容量为32MB,SDRAM容量为128MB。FLASH采用两片IntelP30系列的PC28F128P30T85,单片容量为16MB,两片合计32MB。该芯片工作环境温度为-40℃~85℃。SDRAM采用两片MICronMT48H16M32LFCJ-75IT。单片容量为512Mbit或64MB,两片合计1024Mbit或128MB。该芯片为4Mx32x4Banks结构,行地址13位,列地址9位,Bank地址2位,工作环境温度为-40℃~85℃。

调试接口包括RS-232异步串行口及JTAG接口。设备的LCD采用3.5英寸液晶显示屏,并配置相应的触摸屏。LCD采用三星的LTV350QV-F04模块,320RGBx240像素,16.7M色,采用TMR技术;内置了驱动IC(S6F2002),使得开发相当简单;采用白光二极管背光,使得功耗很低,便于节能。模块的工作温度范围为-20℃~60℃。

触摸屏采用4线电阻式。触摸屏的信号经由UCB1400内部的10-bitADC转变为数字信号经由PXA270读取。触摸屏的型号为T8450FG,工作温度范围是-20℃~60℃。

PXA270内置有MMC/SD/SDIO卡控制器,支持MMC卡规范3.2、SD卡规范1.01、SDIO卡规范1.0,既支持一般读写方式,也支持SPI方式。MMC/SD/SDIO卡可用于固件的升级、地图信息的存储,方便扩展。PXA270内部集成了一个USBClientRev1.1接口,支持12Mbps全速率传输;内置有按键控制器,支持直接输入按键和矩阵按键。

PXA270采用实时时钟芯片RTC4513实现实时时钟,它由系统的锂离子电池供电。PXA270通过串行总线设置和读取RTC4513的时钟信息,GPIO[116]提供片选信号,GPIO[117]提供时钟信号,GPIO[118]提供双向数据线信号。

GPS模块REB-3310采用SirfStarIII芯片组,模块提供商为RoyaLTEk。该模块实现20个通道,支持NMEA-0183V3.0协议,支持DGPS(WAAS/EGNOS/RTCM),冷启动定位时间37s,热启动定位时间1s,更新率为每秒1次,定位精度小于25米,最大速率514m/s,海拔高度最大18Km。其工作温度范围为-30℃~85℃。GPS模块的UARTportA(主通道)连接到PXA270的全功能串口(SDUART),主要承载航行和测量的数据及软件命令。GPS模块的UARTportB(辅助通道)连接到PXA270的BTUART,用于接收差分校正数据(DGPS模式),用于提高定位精度。

设备采用外部+5V直流电源,并配有可充电锂离子电池,在脱离外部电源的情况下可连续工作2个小时。外部+5V直流电源由专用适配器提供,它直接取自汽车上的电源。

美国国家半导体公司LP3971是为低功耗设备设计的电源管理芯片,其B版的缺省电压范围和上电时序控制适合PXA270的要求。可以通过其I2C接口访问其内部寄存器,调节工作模式、电压等参数。其工作温度范围是-40℃~85℃。

电池的充电IC采用LM3658,可为4.2V锂离子电池充电,支持外部直流电源充电和USB充电。在使用外部直流电源充电时,充电电流为50mA~1000mA;在使用USB充电时,充电电流为100mA或500mA。当两者同时存在时,外部直流电源充电优先。电池电量的检测使用AD转换ICADC081S101。

电源开关采用两种方式:真正关电和让PXA270进入深度休眠。真正关电方式是在用户长期不用的情况下才使用的,方式是采用一个拨动开关直接接通或关断LM3658的输入电压。接通时,PXA270进入上电复位时序,开始工作;关断时,系统除充电电路和实时时钟部分外被彻底关闭。第二种方式是让PXA270进入深度休眠,关机即是PXA270进入深度休眠状态。此时电源管理ICLM3971的输入存在,但只提供LDO_RTC这一组输出给PXA270的VCC_BATT,其他几组都被关闭,此时PXA270只消耗0.1014mW的功率。

结语

以上基于IntelPXA270实现了一个基本的车载/便携是导航产品的方案,其实利用PXA270提供的强大功能,已经包括PXA2700G图形协处理器,方案配置可以更加灵活,比如添加车载摄像监控功能,实现多媒体处理中心的应用等。更具体的情况请进一步参考由深圳市亿道电子技术有限公司推出的Liod/EELiod等参考设计平台。

参考文献:
1.“IntelXscalePXA27xDeveloperManual(280000-002)”,IntelCorp.
2.“IntelXscalePXA27xDesignGuide(280001-001)”,IntelCorp.
3.“LiodEvluationPlatformuser'sguidev1.0”,深圳市亿道电子技术有限公司
